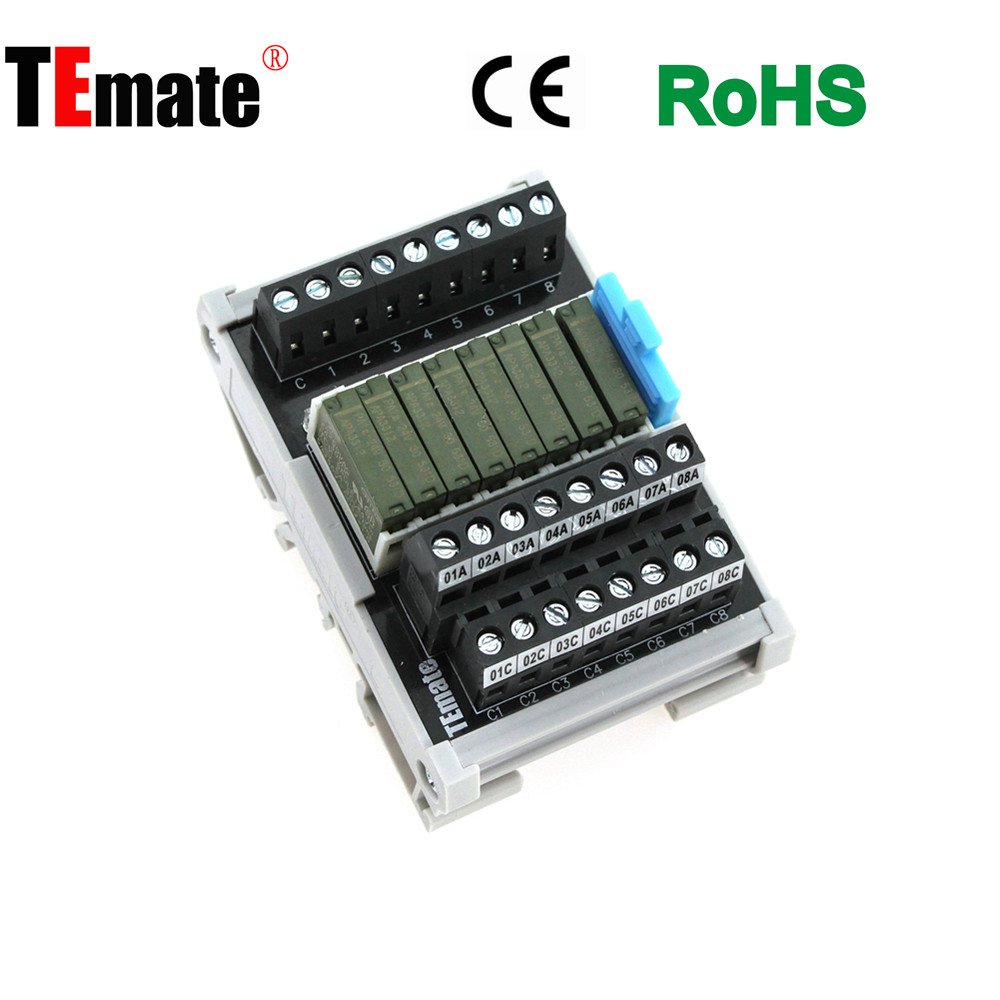

8位松下继电器模组-MB008
产品参数：
| 型号 | 额定电流 | 额定电压 | 产品尺寸 | 适合电缆 | 剥线长度 |
| MA008 | 5A | DC24V | 57*86*52 | 14-24AWG | 5-6mm |
产品特点：
1、采用松下PA系列继电器， 质量稳定可靠。
2、采用单排欧式端子台作输入端，带LED动作显示，动作一目了然。
3、模块化设计， 体积小， 节省空间，配线效率高。
4、继电器配备底座， 使更换继电器更便捷。
5、安装方便， 可快速卡装于标准35mmU型导轨上。
继电器规格参数：
|
项目 |
性能概要 |
|
|
触点额定 |
触点构成 | 1a(双触点) |
| 触点电阻（初始） | 30mΩ以下（通过6V DC 1A电压下降法） | |
| 触点材质 | AgNi type + Au | |
| 触点容量（电阻负载） | 5 A 250 V AC，5 A 30 V DC | |
| 触点最大允许功率（电阻负载） | 1,250VA,150W | |
| 触点最大允许电压 | 250VAC110 VDC(0.4A) | |
| 触点最大允许电流 | 5A(ACDC) | |
| 最小适用负载(参考值) ※1 | 100uA100 mV DC | |
|
绝缘电阻(初始) |
1,000MΩ以上(使用500VDC绝缘电阻计，测量与耐电压项相同的位置) |
|
|
耐电压(初始) |
触点间 |
1,000VAC1分钟(检测电流:10mA) |
| 触点-线圈间 | 3.000VAC 1分钟(检测电流:10mA) | |
|
耐浪涌电压(初始)※2 |
触点-线圈间 | 6,000 V |
|
时间特性(初始) |
置位时间 |
线圈额定电压10ms以下(at20℃ 不含触点弹跳) |
| 复位时间 | 线圈额定电压5ms以下(at20℃ 不含触点弹跳、无二极管) | |
|
耐冲击性 |
误动作冲击 |
147m/s2(正弦半脉冲:11 ms、检测时间:10us) |
| 耐久冲击 | 980m/s2(正弦半脉冲:6ms) | |
|
耐振性 |
误动作振动 |
10~55Hz(复振幅:2.5mm、检测时间:10us) |
| 耐久振动 | 10~55Hz(复振幅:3.5mm) | |
|
通断寿命 |
机械寿命 |
2.000万次以上(通断频率:180次/分钟) |
| 使用条件 |
使用的环境、运输
保管条件※3
|
温度:-40~+90C(本公司的包装形态-40~+60℃)湿度:5~85%RH(应无结冰、凝露) |
|
重量 |
约3g |
|
适用范围：
应用自动化设备，机械设备等各类设备配线使用。
